逃生管道优异性

        逃生管道具有优异的综合性能，具有 其他工程塑料无可比拟的耐冲击性、抗压性、耐磨损、抗老化、轻质性，且耐化学腐蚀、卫生无毒、不易 粘附，在国外被称为“神奇的塑料”。因此，其在机械、交通运输、纺织、造纸、矿业、农业、化工等领域，具有广泛的引用前景。

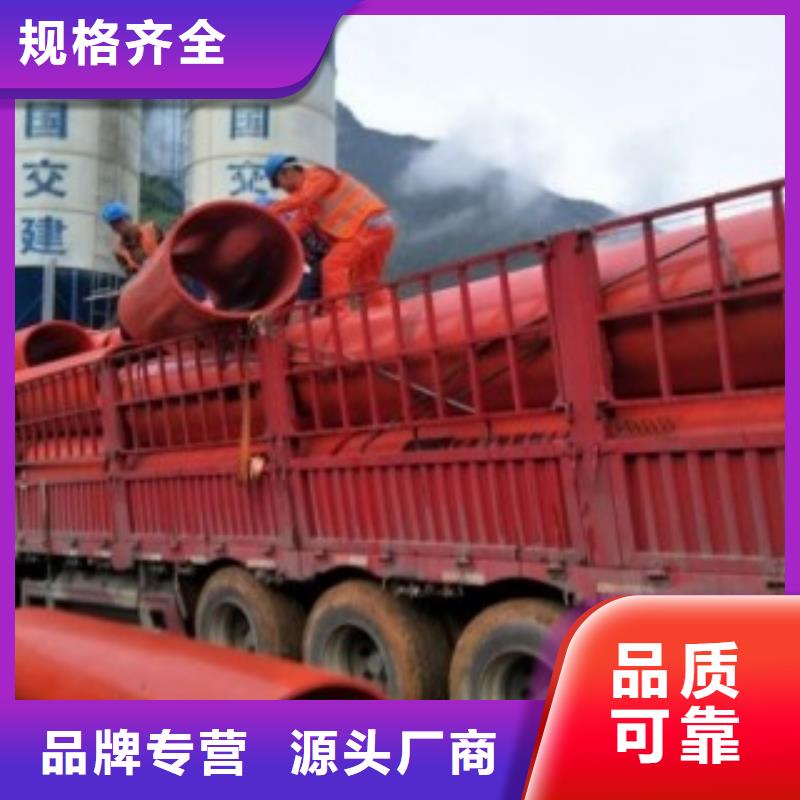

逃生管道重量轻、仅为钢管重量的1/8左右，拆装和搬运方便。

        逃生管道管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，然后迅速恢复原来形状，为公路隧道施工逃生应急救援提供了ji为安全可靠的保障。

逃生管道管道环刚度高、耐压性好、不易变形，在公路隧道施工中发生坍塌时，承压能力和抗环境损坏能力远远超过一般管道。

逃生管道结构尺寸设计

        根据应用人体测量学的先驱美国著名专家阿尔文·R·蒂利对人体测量学的研究成果可知，人在爬行移动时，较舒适的情况下爬行高度为800mm，爬行长度为1520mm，

       阿尔文·R·蒂利指出，在全身进入式上下通行的圆形洞口底部出入口爬行通过时，圆管的小直径为585mm。 因此，公路隧道施工新型应急救援通道的内径必须≥585mm，才能保证人体的正常通过。 同时，考虑到公路隧道施工现场的实际情况，应急救援通道的外径不宜过大，否则对施工的影响较大，故取管道的外径为800mm。

逃生管道薄厚径设计

       薄壁圆管在受到隧道顶部大能量块石侧向冲击的过程中，结构下半部分的整体弯曲变形较小，变形以冲击点局部凹陷为主。

       根据Hertxz接触力学理论，采用Thornton假设，设材料具有理想弹塑性，则两接触物体之间的接触压力，在能量分析的基础上，圆管受到侧向冲击时局部凹陷值△与侧向载荷 P之间的关系，则可推出圆管受到侧向冲击时局部凹陷值，为圆管材料的屈服应力；Ｈ为圆管的厚；Ｄ为圆管的直径。

逃生管道

       逃生管道（分子量约为250万），规格为Φ800*30其主要参数取值为：屈服强度σ1=3.7GPa，弹性模量：E1=700MPa；泊松比ν1=0.42； 密度：ρ1=950kg/m3 。

       冲击试件为块状花岗岩，初步选定岩块直径为0.67m，岩体参数取值为：弹性模量 E2=40GPa， 泊松比ν2=0.2 ，密度ρ2=2500kg/m3。 岩块重量 W=400kg。

       取隧道中心及边顶部到圆管顶部的高度的ji限值H为7m和5m,将块石自由释放，分别对逃生管道和钢管进行冲击，此时可根据能量守恒定律计算出岩块下落速度，分别为v1=11.7m/s和v1=9.9m/s。 取不同圆管壁厚H进行计算，不同壁厚尺寸的圆管冲击变形值得计算结果。

       随着圆管壁厚的增加，块石下落引起的圆管凹陷变形值越来越小。当块石下落高度ｈ＝7ｍ时、壁厚Ｈ＝24mm时，逃生管道的凹陷变形值Δ＝0.048m，约为圆 管直径的8%；当下落高度h＝5ｍ时、壁厚Ｈ＝24mm时，凹陷变形值 Δ＝0.038m，变形值更小。此时，逃生管道变形凹陷后，管内的通行空间为740mm，满足人体工程学要求，人能安全通过应急通道。当壁厚较小时，变形值增大，可能不安全%当壁厚更大时，尽管安全性增加，但管材重量 也随之增加，致使成本上升，搬运困难。因此，设计中取逃生管道壁厚为26mm是适宜的。

        我公司生产的悬挂式隧道逃生管道重量轻，韧性好、抗冲击性能高，是隧道施工安全保障认可。随着我国经济的发展,公路、铁路等交通线路经过山区时,普遍采用隧道穿越。由于地质复杂、施工方式不当,随着我国经济的发展,公路、铁路等交通线路经过山区时,普遍采用隧道穿越。由于地质复杂、施工方式不当,隧道施工期间经常发生塌方事故,其中关门塌方事故的后果zui为严重,一旦发生将严重威胁掌子面附近施工人员的生命安全。为此,针对隧道施工中的塌方事故进行悬挂式隧道逃生管道的研发。

       在隧道逃生领域，以往传统的逃生管材质是钢管，但是钢管的抗冲击性能差，在抗冲击性能测试中，钢管和逃生管相比，当受到剧烈撞击之后，钢管发生了严重变形，但是逃生管受到冲击后，石块被弹出，管道几乎没有受到损伤，耐冲击性能良好，其次和钢管相比，逃生管重量轻变，便于输送和安装，而且价格适中，综合性价比高。
